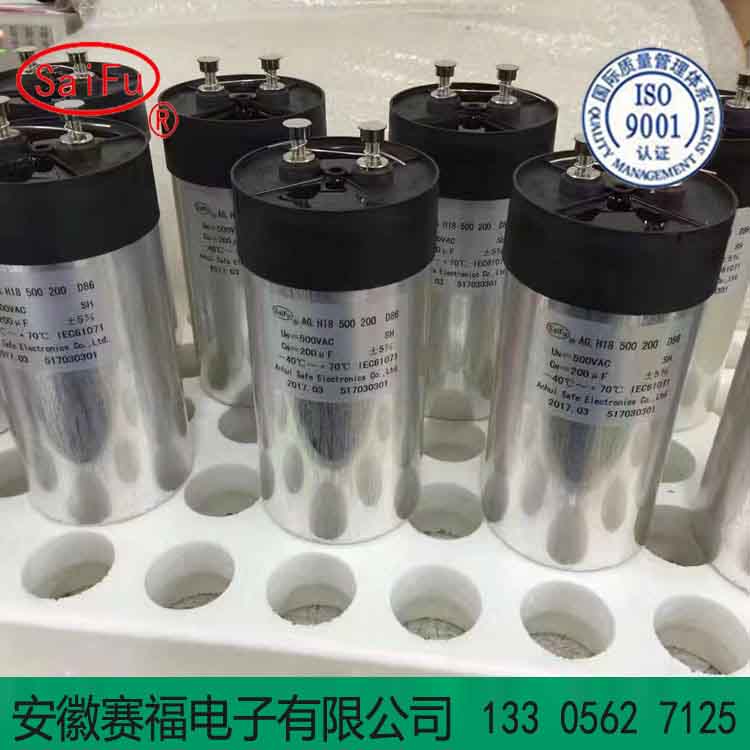

点击图片查看原图
1、 电介质
该电容器是采用低损耗的金属化聚丙烯薄膜，该自愈式薄膜是采用铜峰基膜、应用蒸镀的渐变方阻膜。
薄膜采用全自动化设备卷绕成圆柱形，应用无感卷绕产品，芯子里面采用薄铜片连接，使得电容器制作电感小，过电流过电压能力强。
2、 溶剂
电容器中填充的介质是为了分开电容端子间的空气，没有填充介质的保护，金属镀层将会被氧化，金属化薄膜将会越来越多的被自愈，电容器的容量越来越小，损耗越来越大。
n 产品性能特性
|
Compliance with Standards标准 |
IEC 61071、 IEC61881 |
|
operating temperatures（Case）运行温度（外壳） |
-40°C to +70°C |
|
storing temperature存储温度 |
-40 ... +85°C |
|
ΘHOTSPOT 热点温度 |
≤85°C |
|
Capacitance tolerance 电容器公差 |
± 5% or ± 10% |
|
tanδ0损耗 |
2 x10-3(100Hz,20°C) |
|
Test voltage terminal to terminal UTT端子间测试电压 |
1.5 URMSfor 10 seconds |
|
Test voltage terminal to case UTC端子与外壳间测试电压 |
3kV - 50Hz for 60 seconds |
|
Permissible relative humidity允许的相对湿度 |
75%Annual average≤95% on 30 days / year,年平均湿度75%，30天/年 |
|
IEC climatic category IEC气候类别 |
40 / 85 / 21 |
|
Capacitance deviation in the operating temperature range of –25°C to +70°C在–25°C to +70°C温度下工作时允许容量变化值 |
±1.5% max on capacitance value measured at +20°C偏差±1.5%相对于20°C测量值 |
|
Case components外壳成分 |
Aluminium、plastic、304 stainless steel 铝外壳、塑料外壳、304不锈钢外壳 |
|
Terminals端子 |
Tinned brass fastons or screws镀锡铜螺杆 |
|
Installation安装位置 |
Whatever Position任意位置 |
|
Life Expectancy预期寿命 |
≥100.000 hours at Un |
|
Failure quota失效率 |
50 FIT |
|
Recommended torque for screw connections推荐的连接扭矩 |
内螺纹M6-3Nm,M8-6Nm |
n 特点
1 应用于直流滤波电路中，可替代电解电容
2 等效串联电阻小，能承受较大的纹波电流
3 自感小
4 有自愈性
5 铝壳，树酯灌封
n 应用场合
1 风能发电、太阳能发电用变频器上
2 交通工具，如：电动车和混合动力车
3 焊接设备，电梯，电机驱动
